產品中心

PRODUCTS CENTER

FBD智能型壓入式對旋軸流局部通風機

　　產品特點 　　智能型局部通風機可根據瓦斯?jié)舛茸詣?dòng)調節通風機運行轉速，實現自控排瓦斯功能?？梢栽O(shè)定通風機運行風量，使通風機始終按照設定值恒風量運行，還可實時顯示通風機的風量、風壓、電機功率等參數。一主一備，出現故障可自動切換，保證正常供風需求。　　結構示意圖 1－集流器　2－風道式變頻調速裝置? 3－人機控制面板? 4一Ⅰ級風機　5－Ⅰ級葉輪段 6－Ⅱ級葉輪段 7－Ⅱ級風機? ?8－消聲器? ?9－風筒接頭風機的大智能局部通風機與三通切換裝置使用簡圖單巷掘進變頻調速裝置安裝布置圖雙巷掘進變頻調速裝置安裝布置圖　　該智能局部通風機結構緊湊，運行時利用通風機產生的風量對調速裝置進行散熱。　　產品特點：　?。?）實時顯示局部通風機的工作風量、風壓及電動機功率。　　智能局部通風機能夠?qū)⑼L(fēng)機工作風量、風壓、電機功率等參數實時顯示在調速裝置液晶顯示面板上。　?。?）節約電能。　　智能局部通風機可按用戶設定風量進行通風，控制局部通風機的輸出風量與用戶設定風量相同，在巷道掘進的初期和中期，能夠避免因風機風量過大而造成的能源浪費。　?。?）自動化程度高。　　智能局部通風機通過對工作地點瓦斯?jié)舛葘?shí)時監測，用風道式變頻器和PLC控制系統，自動調節通風機電動機轉速，達到自控排放瓦斯的目的。適用長時間、無人值守連續工作。　?。?）結構緊湊。　　智能局部通風機是將風道式變頻調速裝置安裝在對旋式局部通風機的風道內，液晶顯示屏安裝在風機機殼表面，整機結構緊湊，便于設備在巷道內的安裝布置。　　（5）直觀、清晰的液晶顯示屏。　　液晶顯示屏隨時監視風機、變頻器、瓦斯?jié)舛冗\(yùn)行狀態，報警用文字說明，畫面直觀、清晰。可隨時選擇操作狀態（自動、手動）。超過規定的瓦斯?jié)舛戎?，輸出?bào)警信號。　?。?）安全性好。　　具有過流、缺相、過載等完善的保護。　?。?）變頻裝置、電動機散熱效果好。　　智能局部通風機將風道式變頻調速裝置的散熱器安裝在局部通風機的風道內，局部通風機工作時產生的高速風流流過散熱器表面及電動機外殼，提高散熱器及電動機的散熱效率，變頻器功率元件平衡溫度降低，提高智能局部通風機的可靠性。　　工作原理：　　智能局部通風機能實時依據井下瓦斯?jié)舛燃肮ぷ髅嫠栾L(fēng)量的要求，自動調節電動機轉速，達到按需供風，智能分配風量。　　（1）自控排瓦斯功能　　因意外停電或計劃停風而造成掘進工作面瓦斯超限時，該變頻調速裝置可自動以接近于混合處T3的瓦斯?jié)舛劝踩颠M(jìn)行排放，避免人工排放時，難以控制瓦斯?jié)舛?，超量排放問題。　　當瓦斯?jié)舛戎翟诎踩O(shè)定值以下時，根據工作面瓦斯涌出量的大小自動控制轉速調節風量，既保證了瓦斯?jié)舛炔怀?，又可避免風量過大而揚塵，影響工作環境，實現節能通風。　?。?）節能運行功能　　如果掘進巷道瓦斯?jié)舛茸兓淮?，用戶也可以根?jù)需求通風量來指定智能局部通風機運行風量，控制裝置通過風機功率對照風機性能曲線來判斷風機風量和壓力，自動調節輸出頻率，使變頻局部通風機始終在用戶指定風量點處運行。　?。?）正、反轉切換功能　　可通過按液晶顯示屏里風機轉向畫面的正轉或反轉選擇鍵來切換。　?。?）主、備用智能局部通風機自動切換功能　　當主智能局部通風機由于故障或失電而導致停機時，備用智能局部通風機能自動啟動。　　（5）閉鎖接口功能　　具備風、電閉鎖輸出端子和瓦斯、電閉鎖輸出端子。　　（6）記憶功能　　在自控排瓦斯功能下，智能局部通風機能夠循環保存最近10次的排放瓦斯過程，并能夠查詢（記錄包括：起始時間、起始瓦斯?jié)舛?、排放瓦斯結束時間、運行最高頻率、運行最低頻率）。　　使用環境條件　　環境溫度: 0℃～+40℃；　　海拔高度不超過1000m，如超過1000m請降容使用；　　相對濕度: ≤95%；　　環境氣壓: 80kPa～106kPa；　　在有甲烷氣體和煤塵的煤礦井下工作；　　在無劇烈沖擊、震動的場所；　　在無淋水、積水的地方；　　污染等級：3級。　　工作條件　　使用660VAC電源　　型號組成及代表意義　　技術特性? ? 　　見表及對應頻率的性能曲線。風機型號 變頻調速裝置型號 輸出頻率 (Hz) 電動機 轉速（r/min）風量（m3/min）全壓(Pa) 電壓等級(V) 配接設備 FBD№6.0/2×15 ZJT-45/660FY 0～50 0～2930 0～390 0～4700 660 低濃度甲烷傳感器 FBD№6.0/2×18.5 0～2930 0～450 0～5300 FBD№6.0/2×22 0～2940 0～500 0～5800 FBD№6.3/2×30 ZJT-75/660FY 0～2950 0～630 0～6000 FBD№6.7/2×37 0～2950 0～700 0～6600 FBD№7.1/2×45 ZJT-90/660FY 0～2970 0～850 0～7000 FBD№8.0/2×55 ZJT-110/660FY 0～2970 0～980 0～7600 　　主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進壓入式按需供風。

0.0 元 ~~0.0 元~~

壓入式局部通風機

產品描述

　　產品特點

　　智能型局部通風機可根據瓦斯?jié)舛茸詣?dòng)調節通風機運行轉速，實現自控排瓦斯功能。可以設定通風機運行風量，使通風機始終按照設定值恒風量運行，還可實時顯示通風機的風量、風壓、電機功率等參數。一主一備，出現故障可自動切換，保證正常供風需求。

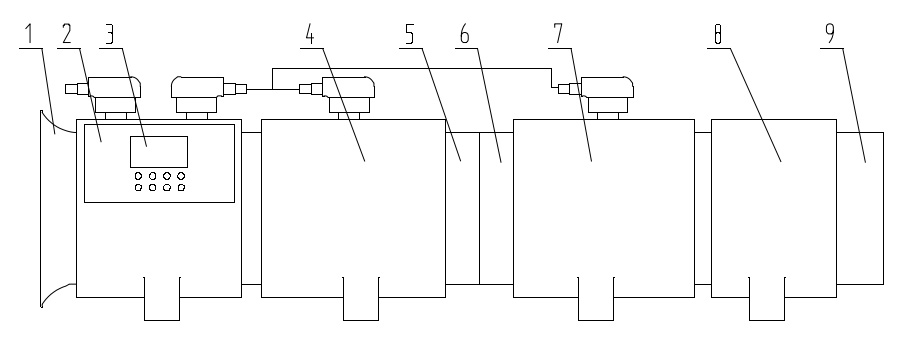

　　結構示意圖

1－集流器　2－風道式變頻調速裝置 3－人機控制面板 4一Ⅰ級風機　5－Ⅰ級葉輪段 6－Ⅱ級葉輪段 7－Ⅱ級風機 8－消聲器 9－風筒接頭

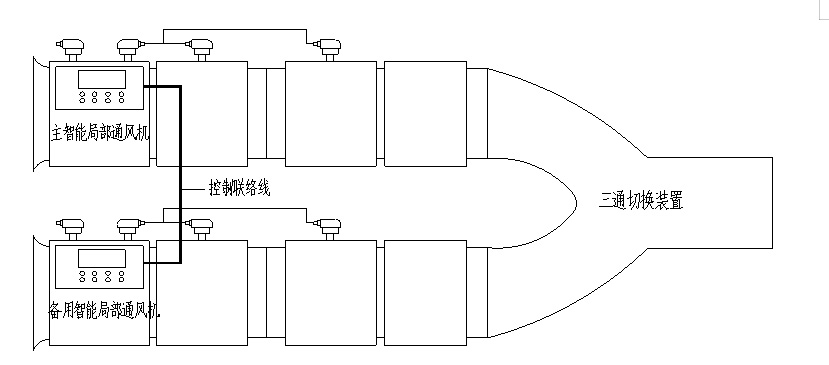

風機的大智能局部通風機與三通切換裝置使用簡圖

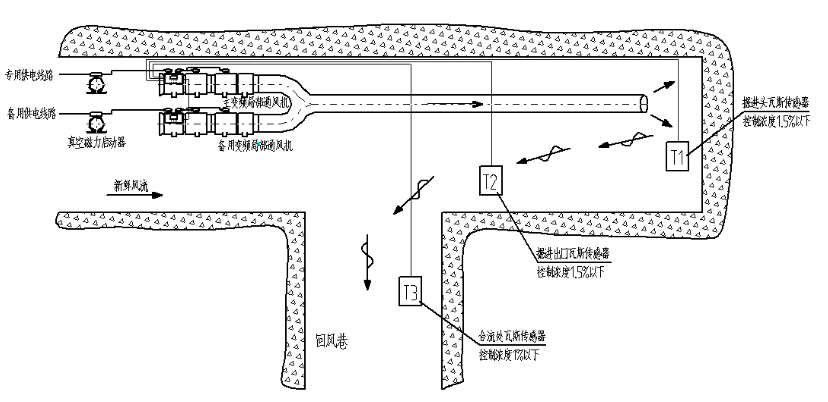

單巷掘進變頻調速裝置安裝布置圖

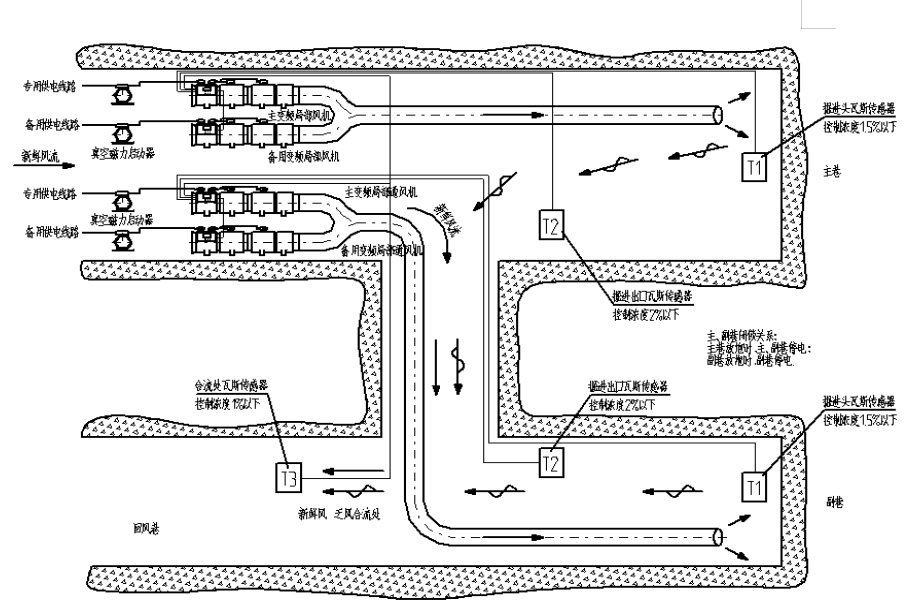

雙巷掘進變頻調速裝置安裝布置圖

　　該智能局部通風機結構緊湊，運行時利用通風機產生的風量對調速裝置進行散熱。

　　產品特點：

　?。?）實時顯示局部通風機的工作風量、風壓及電動機功率。

　　智能局部通風機能夠?qū)⑼L(fēng)機工作風量、風壓、電機功率等參數實時顯示在調速裝置液晶顯示面板上。

　?。?）節約電能。

　　智能局部通風機可按用戶設定風量進行通風，控制局部通風機的輸出風量與用戶設定風量相同，在巷道掘進的初期和中期，能夠避免因風機風量過大而造成的能源浪費。

　?。?）自動化程度高。

　　智能局部通風機通過對工作地點瓦斯?jié)舛葘?shí)時監測，用風道式變頻器和PLC控制系統，自動調節通風機電動機轉速，達到自控排放瓦斯的目的。適用長時間、無人值守連續工作。

　　（4）結構緊湊。

　　智能局部通風機是將風道式變頻調速裝置安裝在對旋式局部通風機的風道內，液晶顯示屏安裝在風機機殼表面，整機結構緊湊，便于設備在巷道內的安裝布置。

　?。?）直觀、清晰的液晶顯示屏。

　　液晶顯示屏隨時監視風機、變頻器、瓦斯?jié)舛冗\(yùn)行狀態，報警用文字說明，畫面直觀、清晰?？呻S時選擇操作狀態（自動、手動）。超過規定的瓦斯?jié)舛戎?，輸出?bào)警信號。

　?。?）安全性好。

　　具有過流、缺相、過載等完善的保護。

　　（7）變頻裝置、電動機散熱效果好。

　　智能局部通風機將風道式變頻調速裝置的散熱器安裝在局部通風機的風道內，局部通風機工作時產生的高速風流流過散熱器表面及電動機外殼，提高散熱器及電動機的散熱效率，變頻器功率元件平衡溫度降低，提高智能局部通風機的可靠性。

　　工作原理：

　　智能局部通風機能實時依據井下瓦斯?jié)舛燃肮ぷ髅嫠栾L(fēng)量的要求，自動調節電動機轉速，達到按需供風，智能分配風量。

　?。?）自控排瓦斯功能

　　因意外停電或計劃停風而造成掘進工作面瓦斯超限時，該變頻調速裝置可自動以接近于混合處T3的瓦斯?jié)舛劝踩颠M(jìn)行排放，避免人工排放時，難以控制瓦斯?jié)舛龋颗欧艈栴}。

　　當瓦斯?jié)舛戎翟诎踩O(shè)定值以下時，根據工作面瓦斯涌出量的大小自動控制轉速調節風量，既保證了瓦斯?jié)舛炔怀?，又可避免風量過大而揚塵，影響工作環境，實現節能通風。

　　（2）節能運行功能

　　如果掘進巷道瓦斯?jié)舛茸兓淮?，用戶也可以根?jù)需求通風量來指定智能局部通風機運行風量，控制裝置通過風機功率對照風機性能曲線來判斷風機風量和壓力，自動調節輸出頻率，使變頻局部通風機始終在用戶指定風量點處運行。

　?。?）正、反轉切換功能

　　可通過按液晶顯示屏里風機轉向畫面的正轉或反轉選擇鍵來切換。

　　（4）主、備用智能局部通風機自動切換功能

　　當主智能局部通風機由于故障或失電而導致停機時，備用智能局部通風機能自動啟動。

　　（5）閉鎖接口功能

　　具備風、電閉鎖輸出端子和瓦斯、電閉鎖輸出端子。

　?。?）記憶功能

　　在自控排瓦斯功能下，智能局部通風機能夠循環保存最近10次的排放瓦斯過程，并能夠查詢（記錄包括：起始時間、起始瓦斯?jié)舛取⑴欧磐咚菇Y(jié)束時間、運行最高頻率、運行最低頻率）。

　　使用環境條件

　　環境溫度: 0℃～+40℃；

　　海拔高度不超過1000m，如超過1000m請降容使用；

　　相對濕度: ≤95%；

　　環境氣壓: 80kPa～106kPa；

　　在有甲烷氣體和煤塵的煤礦井下工作；

　　在無劇烈沖擊、震動的場所；

　　在無淋水、積水的地方；

　　污染等級：3級。

　　工作條件

　　使用660VAC電源

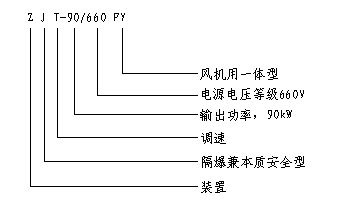

　　型號組成及代表意義

　　技術特性

　　見表及對應頻率的性能曲線。

風機型號	變頻調速裝置型號	輸出頻率 (Hz)	電動機 轉速（r/min）	風量（m3/min）	全壓(Pa)	電壓等級(V)	配接設備
FBD№6.0/2×15	ZJT-45/660FY	0～50	0～2930	0～390	0～4700	660	低濃度甲烷傳感器
FBD№6.0/2×18.5			0～2930	0～450	0～5300
FBD№6.0/2×22			0～2940	0～500	0～5800
FBD№6.3/2×30	ZJT-75/660FY		0～2950	0～630	0～6000
FBD№6.7/2×37	ZJT-75/660FY		0～2950	0～700	0～6600
FBD№7.1/2×45	ZJT-90/660FY		0～2970	0～850	0～7000
FBD№8.0/2×55	ZJT-110/660FY		0～2970	0～980	0～7600

　　主要用途及適用范圍

　　廣泛使用在煤礦井下大、小斷面巷道掘進壓入式按需供風。
