產品中心

PRODUCTS CENTER

FBC系列礦用防爆抽出式軸流局部通風機

　　產品特點 　　FBC系列礦用防爆抽出式軸流局部通風機(以下簡稱通風機)由重慶格鑫曼科技有限公司研制，該系列通風機是煤礦抽出式通風的專用裝備，適用于煤礦井下含爆炸物質(瓦斯和煤塵)環境作抽出式局部通風?？梢猿榕啪戮植糠e聚瓦斯或與除塵裝備聯合使用排除工作面粉塵。具有高效低噪、高風壓、大風量等特點，是抽出式局部通風的理想設備，其結構型式為礦用隔爆型、消聲、軸流式。　　1、主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進抽出式通風。　　2、使用環境條件　　環境溫度為-20℃～+35℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度為90%；在具有甲烷爆炸性危險的煤礦井下；可以安裝在回風巷道中，與負壓風筒配套使用；輸送介質無強烈腐蝕性氣體。　　3、通風機和電動機的防爆型式、防爆標志　　防爆型式：煤礦用隔爆型? ? 防爆標志：Exd I Mb。　　4、工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的電機，工作電壓不超過額定值的±5%，電源頻率為50HZ。　　井下使用的通風機，供風量應大于風機的最大工作風量。　　安設風機的基礎應牢固，四周無淋水。風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。　　配用風筒應能承受風機的最高壓力。　　5、使用壽命　　使用壽命不少于4a，且第一次大修前安全運轉時間不少于12000h。　　結構示意圖及型號意義 ? ? 　　工作原理　　該通風機由風筒接頭、機殼、電動機、葉輪、消聲器等部分組成(見圖1)。通風機外殼及及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料；電動機被密封在內風道內，與風道內的乏風隔離，因此，該通風機可作井下抽出式通風機使用。　　1、主要部件或功能單元的結構、作用及其工作原理　　通風機結構緊湊，使用安全，維修方便。通風機采用YBF3系列風機用隔爆型三相異步電動機驅動，電動機的防爆型式：隔爆型，防爆標志：ExdI Mb，電動機的散熱良好。　　2、各單元結構之間的機電聯系、系統工作原理　　該通風機的葉輪由隔爆電動機驅動，空氣流入葉輪，獲得能量后，經后導葉排出。　　技術特性技術指標 單位 FBC系列礦用隔爆型壓入式軸流通風機性能參數表 №6.0/22 №6.3/18.5 №6.3/22 №6.3/30 №7.1/30 №7.1/37 №7.1/45 №8.0/45 №8.0/55 №8.0/75 通風 機 ? 風? 量 m3/min 490~260 410~220 480~280 560~270 630~310 700~370 740~410 840~410 880~540 950~600 全? 壓 Pa 450~2450 450~2100 500~2300 700~2900 600~2600 700~2900 800~3100 800~3000 900~3200 1200~3400 葉輪直徑 mm Φ600 Φ630 Φ630 Φ630 Φ710 Φ710 Φ710 Φ800 Φ800 Φ800 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 噪聲(LSA) dB ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.1 1.0～2.2 1.05～2.45 1.2～2.8 電動 機 型號 ? YBF2-180M-2 YBF2-160L-2 YBF2-180M-2 YBF2-200L1-2 YBF2-200L1-2 YBF2-200L2-2 YBF2-225M-2 YBF2-225M-2 YBF2-250M-2 YBF2-280S-2 功率 kW 22 18.5 22 30 30 37 45 45 55 75 額定電壓 V 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 額定電流 A 42.2/ 24.1 24.1/14.1 35.5/20.05 20.05/11.6 42.2/ 24.1 24.1/14.1 56.4/ 32.8 32.8/18.9 56.4/ 32.8 32.8/18.9 69.8/ 40.3 40.3/23.0 82.3/47.5 47.5/27.4 82.3/47.5 47.5/27.4 102.5/59.3 59.3/34.2 133.4/77.02 77.02/44.5 額定轉速 r/min 2940 2930 2940 2950 2950 2950 2970 2970 2970 2970 額定效率 % 89.0 89.0 89.0 90.0 90.0 90.5 91.5 90.5 91.5 92.0 外形尺寸(長×寬×高) mm 1699×742×1010 1827×782×1124 2061×880×1255 2596×988×1358 重? 量 kg ～441 ～440 ～483 ～563 ～577 ～694 ～708 ～995 ～1065 ～1255 　　安裝與調試　　通風機必須由礦井負責人指定專門人員負責檢查、運輸、使用、管理。　　通風機可安放在巷道中的地面使用，也可吊掛使用。所配用的風筒應符合MT164和MT165的有關規定。　　組裝前，應嚴格檢查葉輪與機殼內保護圈之間的徑向間隙，不得小于2.5mm；機殼中各密封部位不允許漏風，各外殼組裝后不允許有軸向間隙。　　風葉輪旋轉方向必須符合機殼上方標志所指示的方向。　　通風機的安裝和使用必須符合“煤礦安全規程”的有關規定。且在運行前，必須按規定牢固的接好內、外接地線。? 　　電動機引入線接頭剝皮連接處裸露端不大于1.5mm。并按照電動機使用說明書要求對電動機進行安裝維護。電動機接線盒中六端子在改變接法時，可適應兩種不同電壓(見圖2)。電動機的相序U、V、W需與接入的外電源相序A、B、C相對應，電動機轉向從軸伸端視應為順時針方向，否則電動機將反轉。　　使用與操作　　1、使用前的準備和檢查　　是否有安全標志和防爆合格證編號。　　所有防爆面零件無裂紋和影響隔爆性能的缺陷(未拆卸過的新電動機可不檢查)。　　應仔細檢查電源、線路、開關等，確認正確無誤；通風機進風口前方1m內無木碎片及零星破布等雜物。　　應檢查各緊固件是否齊全、牢固，連接是否可靠，試運轉是否靈活，有無雜音或異常聲、撞擊聲。　　應檢查電動機是否受潮。　　應測量定子繞組與機座間熱態絕緣電阻不得低于0.

0.0 元 ~~0.0 元~~

抽出式局部通風機

產品描述

　　產品特點

　　FBC系列礦用防爆抽出式軸流局部通風機(以下簡稱通風機)由重慶格鑫曼科技有限公司研制，該系列通風機是煤礦抽出式通風的專用裝備，適用于煤礦井下含爆炸物質(瓦斯和煤塵)環境作抽出式局部通風?？梢猿榕啪戮植糠e聚瓦斯或與除塵裝備聯合使用排除工作面粉塵。具有高效低噪、高風壓、大風量等特點，是抽出式局部通風的理想設備，其結構型式為礦用隔爆型、消聲、軸流式。

　　1、主要用途及適用范圍

　　廣泛使用在煤礦井下大、小斷面巷道掘進抽出式通風。

　　2、使用環境條件

　　環境溫度為-20℃～+35℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度為90%；在具有甲烷爆炸性危險的煤礦井下；可以安裝在回風巷道中，與負壓風筒配套使用；輸送介質無強烈腐蝕性氣體。

　　3、通風機和電動機的防爆型式、防爆標志

　　防爆型式：煤礦用隔爆型防爆標志：Exd I Mb。

　　4、工作條件

　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的電機，工作電壓不超過額定值的±5%，電源頻率為50HZ。

　　井下使用的通風機，供風量應大于風機的最大工作風量。

　　安設風機的基礎應牢固，四周無淋水。風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。

　　配用風筒應能承受風機的最高壓力。

　　5、使用壽命

　　使用壽命不少于4a，且第一次大修前安全運轉時間不少于12000h。

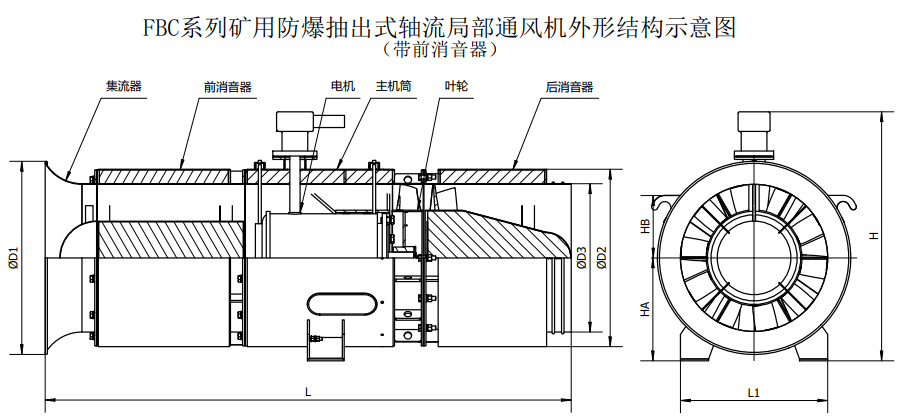

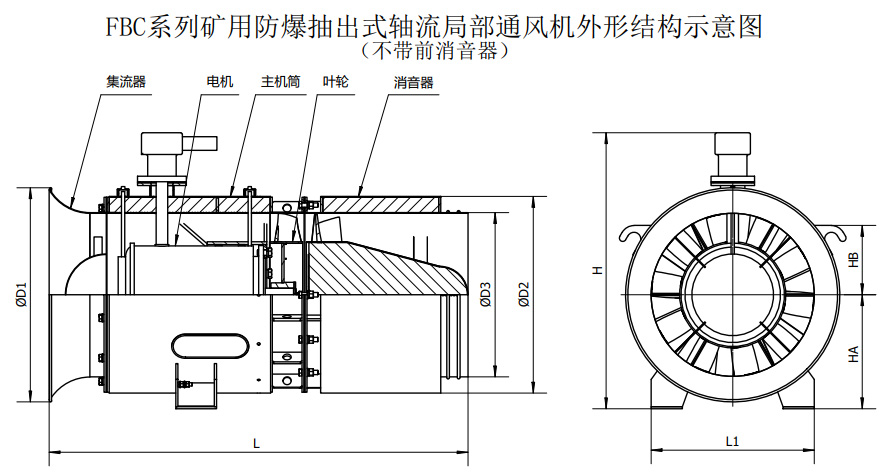

　　結構示意圖及型號意義

　　工作原理

　　該通風機由風筒接頭、機殼、電動機、葉輪、消聲器等部分組成(見圖1)。通風機外殼及及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料；電動機被密封在內風道內，與風道內的乏風隔離，因此，該通風機可作井下抽出式通風機使用。

　　1、主要部件或功能單元的結構、作用及其工作原理

　　通風機結構緊湊，使用安全，維修方便。通風機采用YBF3系列風機用隔爆型三相異步電動機驅動，電動機的防爆型式：隔爆型，防爆標志：ExdI Mb，電動機的散熱良好。

　　2、各單元結構之間的機電聯系、系統工作原理

　　該通風機的葉輪由隔爆電動機驅動，空氣流入葉輪，獲得能量后，經后導葉排出。

　　技術特性

技術指標

單位

FBC系列礦用隔爆型壓入式軸流通風機性能參數表

№6.0/22

№6.3/18.5

№6.3/22

№6.3/30

№7.1/30

№7.1/37

№7.1/45

№8.0/45

№8.0/55

№8.0/75

通

風

機

風 量

m3/min

490~260

410~220

480~280

560~270

630~310

700~370

740~410

840~410

880~540

950~600

全壓

450~2450

450~2100

500~2300

700~2900

600~2600

700~2900

800~3100

800~3000

900~3200

1200~3400

葉輪直徑

Φ600

Φ630

Φ710

Φ800

最高全壓效率

≥80

噪聲(LSA)

≤25

徑向間隙

1.0～2.1

1.0～2.2

1.05～2.45

1.2～2.8

電

動

機

型號

YBF2-180M-2

YBF2-160L-2

YBF2-180M-2

YBF2-200L1-2

YBF2-200L2-2

YBF2-225M-2

YBF2-250M-2

YBF2-280S-2

功率

18.5

額定電壓

380/660

660/1140

380/660

660/1140

380/660

660/1140

380/660

660/1140

380/660

660/1140

380/660

660/1140

380/660

660/1140

380/660

660/1140

380/660

660/1140

380/660

660/1140

額定電流

42.2/ 24.1

24.1/14.1

35.5/20.05

20.05/11.6

42.2/ 24.1

24.1/14.1

56.4/ 32.8

32.8/18.9

56.4/ 32.8

32.8/18.9

69.8/ 40.3

40.3/23.0

82.3/47.5

47.5/27.4

82.3/47.5

47.5/27.4

102.5/59.3

59.3/34.2

133.4/77.02

77.02/44.5

額定轉速

r/min

2940

2930

2940

2950

2970

額定效率

89.0

90.0

90.5

91.5

90.5

91.5

92.0

外形尺寸(長×寬×高)

1699×742×1010

1827×782×1124

2061×880×1255

2596×988×1358

重量

～441

～440

～483

～563

～577

～694

～708

～995

～1065

～1255

　　安裝與調試

　　通風機必須由礦井負責人指定專門人員負責檢查、運輸、使用、管理。

　　通風機可安放在巷道中的地面使用，也可吊掛使用。所配用的風筒應符合MT164和MT165的有關規定。

　　組裝前，應嚴格檢查葉輪與機殼內保護圈之間的徑向間隙，不得小于2.5mm；機殼中各密封部位不允許漏風，各外殼組裝后不允許有軸向間隙。

　　風葉輪旋轉方向必須符合機殼上方標志所指示的方向。

　　通風機的安裝和使用必須符合“煤礦安全規程”的有關規定。且在運行前，必須按規定牢固的接好內、外接地線。

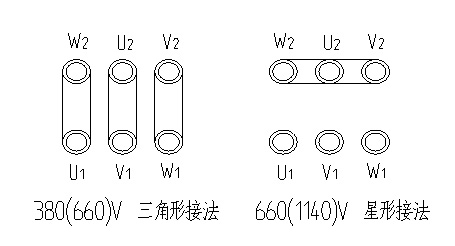

　　電動機引入線接頭剝皮連接處裸露端不大于1.5mm。并按照電動機使用說明書要求對電動機進行安裝維護。電動機接線盒中六端子在改變接法時，可適應兩種不同電壓(見圖2)。電動機的相序U、V、W需與接入的外電源相序A、B、C相對應，電動機轉向從軸伸端視應為順時針方向，否則電動機將反轉。

　　使用與操作

　　1、使用前的準備和檢查

　　是否有安全標志和防爆合格證編號。

　　所有防爆面零件無裂紋和影響隔爆性能的缺陷(未拆卸過的新電動機可不檢查)。

　　應仔細檢查電源、線路、開關等，確認正確無誤；通風機進風口前方1m內無木碎片及零星破布等雜物。

　　應檢查各緊固件是否齊全、牢固，連接是否可靠，試運轉是否靈活，有無雜音或異常聲、撞擊聲。

　　應檢查電動機是否受潮。

　　應測量定子繞組與機座間熱態絕緣電阻不得低于0.38ＭΩ(380V時)、0.66ＭΩ(660V時)、1.14ＭΩ(1140V時)；冷態絕緣電阻不得低于50ＭΩ。

　　葉輪的旋向是否正確。

　　通風機的電氣設備保護裝置應符合“煤礦安全規程”的有關規定。

　　2、使用中的說明

　　為保證通風機的長期安全運行，須注意正確使用和經常性的維護保養。

　　掘進巷道采用抽出式通風機進行混合式通風時應符合“煤礦安全規程”的有關規定。

　　啟動通風機前應檢查通風機和開關附近10m以內的瓦斯含量，瓦斯?jié)舛炔怀^0.5%時，方可啟動通風機，若瓦斯超限，應采取相應的措施。

　　風機在運行中因故障停止運轉，重新啟動前，應檢測風筒內瓦斯?jié)舛?，若瓦斯?jié)舛瘸^3%時，應按煤礦井下排放局部積聚瓦斯的安全規程處理。

　　通風機應長時間運轉，無特殊情況不能停機，因故檢修、停電等原因停機時，必須按“煤礦安全規程”的有關規定執行。

　　運轉中，必須監測風筒內瓦斯，如瓦斯?jié)舛瘸^3%時，應按照煤礦井下排放局部積聚瓦斯的安全規程規定處理。

　　運行中要經常檢查聲音是否正常。連接處有無松動現象。

　　電動機的維護應按照電動機使用說明書中的規定進行。

　　電動機每運行6個月要至少檢查一次，如發現軸承潤滑脂變質或泄漏須及時更換，更換前需用汽油將軸承清洗干凈。潤滑脂采用ZL－3鋰基潤滑脂(SY142－75)，加入量為軸承室空腔凈容積的1/2。

　　使用中軸承間隙應在允許范圍內，運行中軸承溫度不得超過允許值，聲音應正常。當軸承磨損或損壞，應更換新軸承。

　　通風機每6個月定期檢查一次，檢查機器全部零部件。

　　通風機在使用一段時間之后，由于煤塵堵塞消聲孔，因而必須用高壓氣流沖洗，否則會使通風機噪聲增大。

　　該通風機在不使用時，應放置在空氣流通、干燥的地點，防止電動機受潮及整機腐蝕和其它損壞；若電動機受潮，必須進行干燥處理。

　　故障分析與排除

故障特征	故障原因	故障識別和排除方法
通風機內有金屬碰撞聲	葉片擦機殼	更換葉片或機殼
	金屬物進入	排除異物
	電動機軸承損壞	更換電動機或軸承
軸承有嘯聲（伴隨溫度升高）	潤滑脂過多或不足或不干凈	減少或加注潤滑脂或清洗軸承
軸承有嘯聲（伴隨溫度升高）	潤滑脂老化或型號不符合	更換潤滑脂
軸承振動并在內部有碰撞聲	潤滑油過多或軸承疲勞磨損	減少潤滑油或更換軸承
通風機和電動機振動	葉輪動平衡破壞	更換葉輪
	基礎硬度不夠并破壞	檢查基礎
	法蘭連接螺栓松動	檢查所有連接螺栓
壓力或風量不夠	風筒漏風或電動機轉速不夠	檢查漏風情況或檢查電動機
振動增大，斷續噪聲	通風機在不穩定工況下工作	檢查通風機進氣和出氣狀況
通風機一級或兩級停止運轉	電動機損壞或電源斷開	更換電動機或接通電源
電源接通后不運轉發出嗡聲	電動機的相序接法錯誤	調換電源線的任意兩相
通風機啟動困難	電源電壓過低或啟動器故障	提高電源電壓或檢查啟動器
