FBD系列礦用隔爆型壓入式對旋軸流局部通風機

　　產品特點　　FBD系列通風機由集流器、前消音器（選配）、前后主機、兩臺電動機、兩級葉輪、后消聲器、風筒接頭等部分組成。通風機外殼及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內襯消聲材料，電動機依靠法蘭止口用螺栓連接在風道內，電動機外殼作為內風道，兩級葉輪等速對旋。　　結構示意圖 ? 　　工作原理　　FBD系列通風機第Ⅰ級和第Ⅱ級葉輪分別由兩個容量及型號相同的隔爆專用電動機驅動，兩級葉輪相向旋轉?？諝饬魅擘窦壢~輪，獲得能量后，經Ⅱ 級葉輪排出。Ⅱ 級葉輪兼?zhèn)淦胀ㄝS流式通風機中靜葉柵的功能，在獲得垂直圓周方向速度分量的同時，并加給氣流能量，從而達到普通軸流通風機所不能達到的高效率、高風壓。且電動機的散熱良好。其中機號№6.3以上（含№6.3）通風機的電動機前后軸承有注油裝置，可手動不停機注排潤滑油。　　使用環境條件　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。　　工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。　　型號的組成及其代表意義　　技術特性　　標準狀態下空氣動力性能參數見下表。　　注：表中所列風量和全壓為通用工況下參數，可根據用戶要求進行適當調整。　　主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進壓入式供風。 ? 項 ?目單位 FBD系列礦用隔爆型壓入式對旋軸流通風機性能參數表通風機型?號 / №5.6/2×11 №6.0/2×15 №6.0/2×18.5 №6.0/2×22 №6.3/2×30 №7.1/2×37 №7.1/2×45 №8.0/2×45 №8.0/2×55 №8.0/2×75 風量 m3/min 360～240 400～250 410～290 500～280 630～410 740～410 820～540 900～610 1000～650 1000～680 全壓 Pa 700～4000 710～4700 950～4800 600～5800 1200～6000 1000～6300 1400～7000 1450～7300 1500～7800 1600～8200 葉輪直徑 mm Φ560 Φ600 Φ600 Φ600 Φ630 Φ710 Φ710 Φ800 Φ800 Φ800 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.00～1.8 1.00～2.10 1.00～2.20 1.1～2.5 1.2～2.8 電動 ? 型號 / YBF3-160M1-2 YBF3-160M2-2 YBF3-160L-2 YBF3-180M-2 YBF3-200L1-2 YBF3-200L2-2 YBF3-225M-2 YBF3-225M-2 YBF3-250M-2 YBF3-280S-2 功率 kW 2×11 2×15 2×18.5 2×22 2×30 2×37 2×45 2×45 2×55 2×75 額定電壓 V 380/660 380/660 380/660 380/660 380/660 380/660 380/660 380/660 380/660 380/660 ? 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 額定電流 A 21.5/12.4 28.7/16.6 35.5/20.5 42.2/4.1 56.4/32.8 69.8/40.3 82.3/47.5 82.3/47.5 99.6/57.5 133.3/77.02 ? 12.4/7.16 16.6/9.78 20.5/11.8 24.1/14.1 32.8/18.9 40.3/23.0 47.5/27.4 47.5/27.4 57.5/33.2 77.02/44.5 額定轉速 r/min 2930 2930 2930 2940 2950 2950 2970 2970 2970 2970 額定效率 % 89.4 90.9 90.9 90.9 92.0 92.5 92.9 92.9 93.2 93.8 尺寸(長×寬×高) mm 2341×760×900 2713×840×1101 3167×880×1129 3188×950×1192 3455×1000×1400 重量 kg ～740 ～950 ～1270 ～1670 ～1690 ～2000 ～2100 ?

0.0 元 ~~0.0 元~~

壓入式局部通風機

產品描述

　　產品特點

　　FBD系列通風機由集流器、前消音器（選配）、前后主機、兩臺電動機、兩級葉輪、后消聲器、風筒接頭等部分組成。通風機外殼及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內襯消聲材料，電動機依靠法蘭止口用螺栓連接在風道內，電動機外殼作為內風道，兩級葉輪等速對旋。

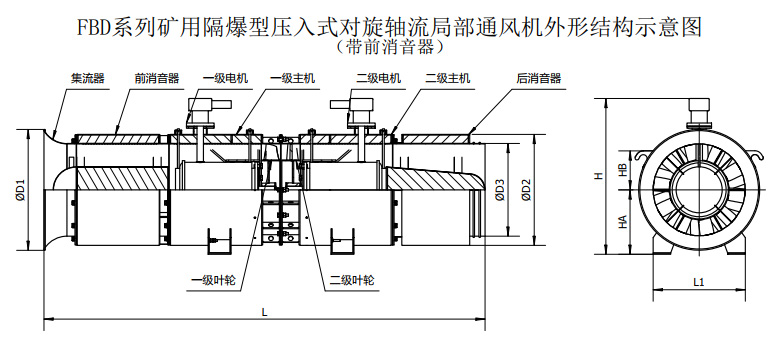

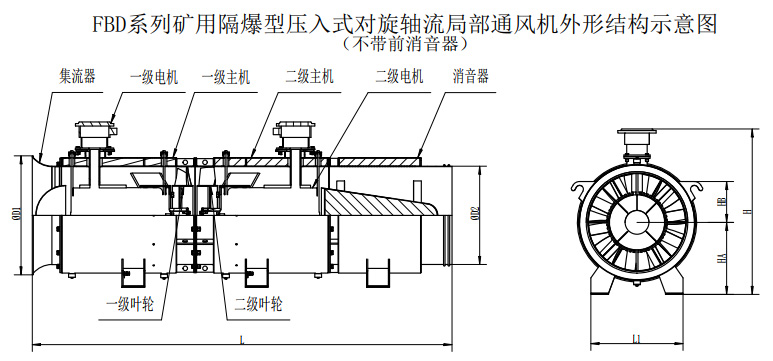

　　結構示意圖

　　工作原理

　　FBD系列通風機第Ⅰ級和第Ⅱ級葉輪分別由兩個容量及型號相同的隔爆專用電動機驅動，兩級葉輪相向旋轉。空氣流入Ⅰ級葉輪，獲得能量后，經Ⅱ 級葉輪排出。Ⅱ 級葉輪兼?zhèn)淦胀ㄝS流式通風機中靜葉柵的功能，在獲得垂直圓周方向速度分量的同時，并加給氣流能量，從而達到普通軸流通風機所不能達到的高效率、高風壓。且電動機的散熱良好。其中機號№6.3以上（含№6.3）通風機的電動機前后軸承有注油裝置，可手動不停機注排潤滑油。

　　使用環境條件

　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。

　　工作條件

　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。

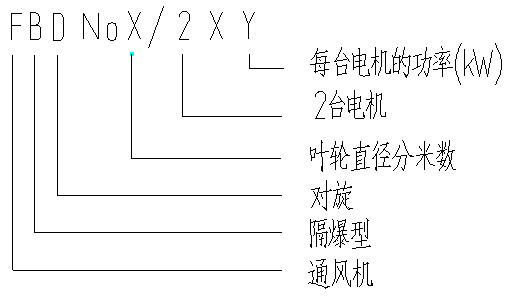

　　型號的組成及其代表意義

　　技術特性

　　標準狀態下空氣動力性能參數見下表。

　　注：表中所列風量和全壓為通用工況下參數，可根據用戶要求進行適當調整。

　　主要用途及適用范圍

　　廣泛使用在煤礦井下大、小斷面巷道掘進壓入式供風。

項目

單位

FBD系列礦用隔爆型壓入式對旋軸流通風機性能參數表

通

風

機

型號

№5.6/2×11

№6.0/2×15

№6.0/2×18.5

№6.0/2×22

№6.3/2×30

№7.1/2×37

№7.1/2×45

№8.0/2×45

№8.0/2×55

№8.0/2×75

風量

m3/min

360～240

400～250

410～290

500～280

630～410

740～410

820～540

900～610

1000～650

1000～680

全壓

700～4000

710～4700

950～4800

600～5800

1200～6000

1000～6300

1400～7000

1450～7300

1500～7800

1600～8200

葉輪直徑

Φ560

Φ600

Φ630

Φ710

Φ800

最高全壓效率

≥80

噪聲 (LSA)

≤25

徑向間隙

1.00～1.8

1.00～2.10

1.00～2.20

1.1～2.5

1.2～2.8

電

動

型號

YBF3-160M1-2

YBF3-160M2-2

YBF3-160L-2

YBF3-180M-2

YBF3-200L1-2

YBF3-200L2-2

YBF3-225M-2

YBF3-250M-2

YBF3-280S-2

功率

2×11

2×15

2×18.5

2×22

2×30

2×37

2×45

2×55

2×75

額定電壓

380/660

660/1140

額定電流

21.5/12.4

28.7/16.6

35.5/20.5

42.2/4.1

56.4/32.8

69.8/40.3

82.3/47.5

99.6/57.5

133.3/77.02

12.4/7.16

16.6/9.78

20.5/11.8

24.1/14.1

32.8/18.9

40.3/23.0

47.5/27.4

57.5/33.2

77.02/44.5

額定轉速

r/min

2930

2940

2950

2970

額定效率

89.4

90.9

92.0

92.5

92.9

93.2

93.8

尺寸(長×寬×高)

2341×760×900

2713×840×1101

3167×880×1129

3188×950×1192

3455×1000×1400

重量

～740

～950

～1270

～1670

～1690

～2000

～2100
