FBC（D）Z系列煤礦地面用防爆抽出式（對旋）軸流通風機

　　該系列煤礦用軸流主通風機是公司的主打產品，經過三十多年的技術發展，已形成相對成熟的產品，主要適用于煤礦作地面抽出式主要通風機用，具有結構緊湊、運轉平穩、噪聲低、高效節能、安裝和使用維護方便等特點。近幾年在技術上也有一些新的突破，不但提高了主機隔流腔內電機的支撐強度和散熱效果，還實現了鋼葉片和鑄鋁葉片的體外調節、葉輪軸套分離等技術，同時在主機上也可以加裝手自一體剎車裝置，自動行走機構等，提高了產品的技術含金量。　　產品特點　　1、通風機工作條件　　a) 海拔不超過1000米；? 　　b) 工作溫度:-15℃～+40℃；　　c) 相對濕度:不大于95%RH(+25℃時)；　　d) 無強烈振動和腐蝕性氣體等；　　e) 安裝在煤礦地面使用，輸送介質中允許含有甲烷爆炸性氣體。　　2、通風機的防爆型式：隔爆型，防爆標志：ExdIMb。　　3、該系列通風機是由集流器、主機、防爆電動機、葉輪、擴散器、消音器、擴散塔等部件組成。　　4、通風機采用電動機與葉輪直聯的形式，結構緊湊、運轉平穩、維護方便。　　5、選用YBF、YBF3系列風機用隔爆型三相異步電動機，防爆型式：隔爆型，防爆標志：ExdI。電動機安裝在主機隔流腔內，保證了電動機與風機流道中含有的瓦斯氣體相互隔絕。隔流腔與大氣相通，使新鮮空氣不斷進入，保證電動機散熱良好。　　6、通風機的葉輪分別采用了安裝角可調的機翼扭曲型葉片，可針對礦山通風網絡的工況，及時調整葉片的安裝角，使風機的運行始終處于高效區域內，大大地提高了風機的運行效率，節約了能源。一般情況下，葉片安裝角度增大時，風量增大，電動機功率也隨之增大，反之亦然。　　7、葉片及風機機殼內部采用多次防腐、防潮處理，使風機能在潮濕環境下長時間運行，通風機葉輪部份筒體內壁鑲有H62黃銅保護環，其作用是防止摩擦火花產生。通過摩擦火花試驗測試，解決了葉片在污風中因運行撞擊而引起火災或爆炸的隱患。　　8、通風機可以實現反轉反風，在各種工況條件下，反風率均可達60%以上，不必另設反風道，具有節約基建投資和反風速度快的優點。　　9、通風機對于安裝場地無特殊要求，即使場地面積小或有地面缺陷的山地也能適應。　　10、通風機一般按水平安裝設計，通風機設計使用年限為20年。通風機在第一次大修前，安全運行時間大于13000h。　　外形結構圖及型號含義　　通風機性能參數表　　1、對旋通風機性能參數表風機型號轉速n （r/min）功率W （kW）風量Q （m3/s）風壓P （Pa）最高靜壓效率% FBCDZ№8 1460 2×11 5～12.5 1425～399 ≥75 FBCDZ№9 1460 2×15 7.5～18 1807～505 ≥75 FBCDZ№10 1470 2×22 10～24 2231～624 ≥80 FBCDZ№11 1480 2×37 14～32 2700～755 ≥80 FBCDZ№12 1480 2×55 18～42 3213～898 ≥80 FBCDZ№13 1480 2×90 23～54 3771～1054 ≥80 FBCDZ№14 980 2×37 20～45 1998～559 ≥80 FBCDZ№15 980 2×55 24～56 2293～641 ≥80 FBCDZ№16 990 2×75 29～68 2609～730 ≥80 FBCDZ№17 990 2×110 35～81 2946～824 ≥80 FBCDZ№18 990 2×132 42～96 3302～923 ≥80 FBCDZ№19 980 2×185 49～113 3679～1029 ≥80 FBCDZ№20 980 2×200 54～120 3877～940 ≥85 740 2×110 43～100 2325～650 ≥85 FBCDZ№21 980 2×220 60～128 4195～997 ≥85 740 2×132 50～110 2563～717 ≥85 FBCDZ№22 980 2×250 64～138 4310～1058 ≥85 740 2×160 57～121 2813～787 ≥85 FBCDZ№23 740 2×185 62～152 3074～860 ≥85 580 2×90 51～119 1889～528 ≥85 FBCDZ№24 740 2×315 72～186 3636～920 ≥85 580 2×110 58～123 2056～575 ≥85 FBCDZ№25 740 2×315 86～205 3532～886 ≥85 580 2×160 66～153 2231～624 ≥85 FBCDZ№26 740 2×355 95～219 3929～1099 ≥85 580 2×185 74～166 2413～675 ≥85 FBCDZ№27 740 2×450 106～245 4237～1185 ≥85 580 2×200 83～192 2603～728 ≥85 FBCDZ№28 740 2×560 118～264 4556～1274 ≥85 580 2×250 93～214 2799～783 ≥85 FBCDZ№29 740 2×630 131～304 4888～1367 ≥85 580 2×315 103～238 3002～840 ≥85 FBCDZ№30 740 2×710 145～336 5230～1463 ≥85 580 2×355 114～264 3213～898 ≥85 FBCDZ№31 740 2×800 152～348 5350～1503 ≥85 580 2×400 126～291 3431～959 ≥85 490 250 106～245

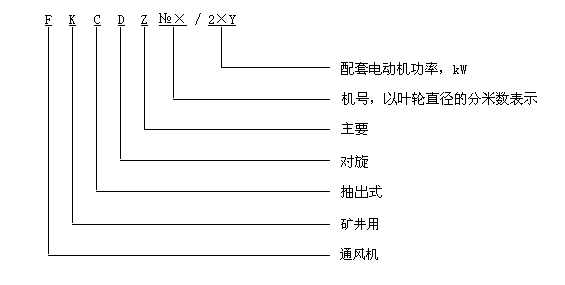

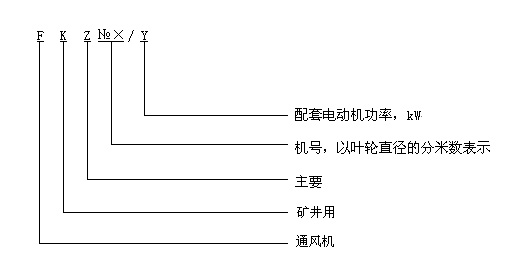

FK（CD）Z系列礦井（抽出式對旋）軸流通風機

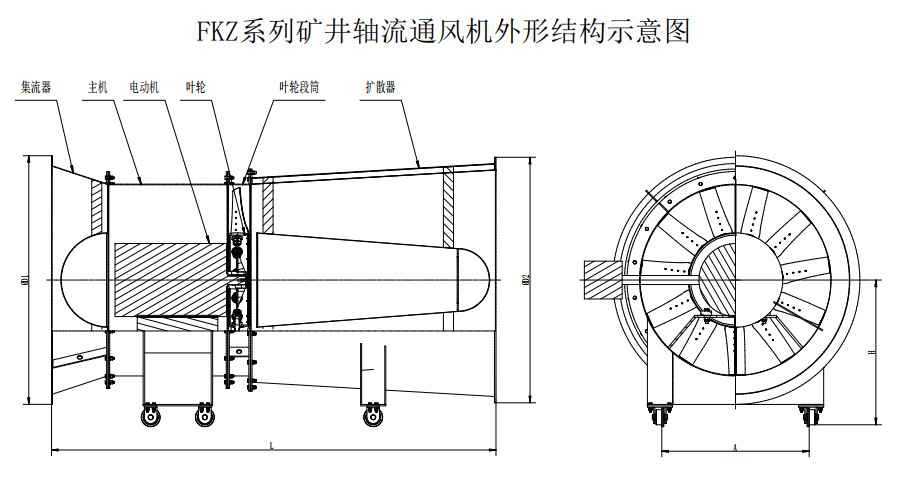

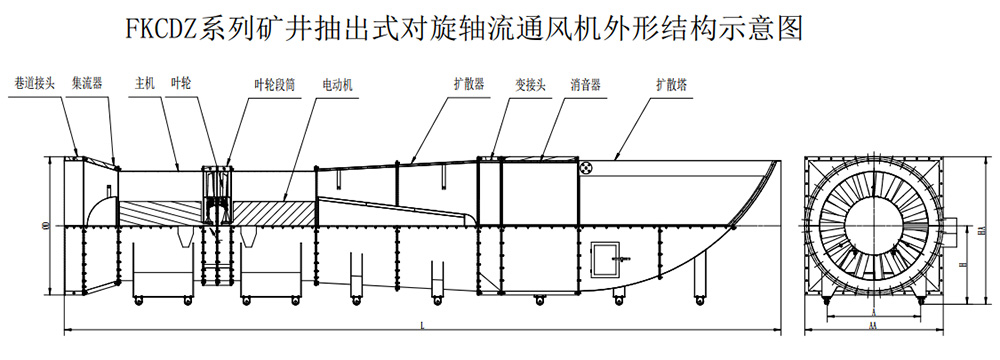

　　該系列通風機是根據冶金、有色、黃金、化工、建材等各類非煤環境設計的專業通風機。既可安裝在地面作為主扇用，也可安裝在井下作為輔扇用；同時適用于多級機站通風系統、大型車間、隧道、人防工程等場合的通風換氣。　　該系列通風機與煤礦用主通風機的最大區別：　　1、通風機不處在含有瓦斯等易燃易爆的空氣里面，故不需要防爆。　　2、主機沒有隔流腔，電動機直接裸露在通風流道里面，反而提高了電機散熱效果。　　3、電動機不需要防爆，葉輪段筒不需要加裝銅環。　　外形結構圖　　通風機性能參數 　　詳見“FBC（D）Z系列煤礦地面用防爆抽出式通風機性能參數表” 　　注：該系列通風機其余特點及安裝、使用、維護等均與煤礦用主通風機一樣。

FBD系列礦用隔爆型壓入式對旋軸流局部通風機

　　產品特點　　FBD系列通風機由集流器、前消音器（選配）、前后主機、兩臺電動機、兩級葉輪、后消聲器、風筒接頭等部分組成。通風機外殼及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內襯消聲材料，電動機依靠法蘭止口用螺栓連接在風道內，電動機外殼作為內風道，兩級葉輪等速對旋。　　結構示意圖 ? 　　工作原理　　FBD系列通風機第Ⅰ級和第Ⅱ級葉輪分別由兩個容量及型號相同的隔爆專用電動機驅動，兩級葉輪相向旋轉?？諝饬魅擘窦壢~輪，獲得能量后，經Ⅱ 級葉輪排出。Ⅱ 級葉輪兼?zhèn)淦胀ㄝS流式通風機中靜葉柵的功能，在獲得垂直圓周方向速度分量的同時，并加給氣流能量，從而達到普通軸流通風機所不能達到的高效率、高風壓。且電動機的散熱良好。其中機號№6.3以上（含№6.3）通風機的電動機前后軸承有注油裝置，可手動不停機注排潤滑油。　　使用環境條件　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。　　工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。　　型號的組成及其代表意義　　技術特性　　標準狀態下空氣動力性能參數見下表。　　注：表中所列風量和全壓為通用工況下參數，可根據用戶要求進行適當調整。　　主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進壓入式供風。 ? 項 ?目單位 FBD系列礦用隔爆型壓入式對旋軸流通風機性能參數表通風機型?號 / №5.6/2×11 №6.0/2×15 №6.0/2×18.5 №6.0/2×22 №6.3/2×30 №7.1/2×37 №7.1/2×45 №8.0/2×45 №8.0/2×55 №8.0/2×75 風量 m3/min 360～240 400～250 410～290 500～280 630～410 740～410 820～540 900～610 1000～650 1000～680 全壓 Pa 700～4000 710～4700 950～4800 600～5800 1200～6000 1000～6300 1400～7000 1450～7300 1500～7800 1600～8200 葉輪直徑 mm Φ560 Φ600 Φ600 Φ600 Φ630 Φ710 Φ710 Φ800 Φ800 Φ800 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.00～1.8 1.00～2.10 1.00～2.20 1.1～2.5 1.2～2.8 電動 ? 型號 / YBF3-160M1-2 YBF3-160M2-2 YBF3-160L-2 YBF3-180M-2 YBF3-200L1-2 YBF3-200L2-2 YBF3-225M-2 YBF3-225M-2 YBF3-250M-2 YBF3-280S-2 功率 kW 2×11 2×15 2×18.5 2×22 2×30 2×37 2×45 2×45 2×55 2×75 額定電壓 V 380/660 380/660 380/660 380/660 380/660 380/660 380/660 380/660 380/660 380/660 ? 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140 額定電流 A 21.5/12.4 28.7/16.6 35.5/20.5 42.2/4.1 56.4/32.8 69.8/40.3 82.3/47.5 82.3/47.5 99.6/57.5 133.3/77.02 ? 12.4/7.16 16.6/9.78 20.5/11.8 24.1/14.1 32.8/18.9 40.3/23.0 47.5/27.4 47.5/27.4 57.5/33.2 77.02/44.5 額定轉速 r/min 2930 2930 2930 2940 2950 2950 2970 2970 2970 2970 額定效率 % 89.4 90.9 90.9 90.9 92.0 92.5 92.9 92.9 93.2 93.8 尺寸(長×寬×高) mm 2341×760×900 2713×840×1101 3167×880×1129 3188×950×1192 3455×1000×1400 重量 kg ～740 ～950 ～1270 ～1670 ～1690 ～2000 ～2100 ?

FB系列礦用隔爆型壓入式軸流局部通風機

隔爆型壓入式軸流局部通風機（亦稱單級風機）適用于在煤礦巷道掘進初期，或者巷道斷面不太大，對風機的風量、壓力要求不高時使用。主要由集流器、前消音器（選配）、主機、電動機、葉輪、后消聲器(有后導葉)等部分組成。　　結構示意圖 ? 　　工作原理　　風機葉輪獲得電動機能量后高速旋轉，葉片對周圍氣體做功，氣流產生與葉片旋向相同的旋繞速度，設置導葉讓空氣通過時產生一個與葉輪旋向相反的預選速度，此預選速度與葉片誘導的旋流速度相抵消，氣流形成單一軸向速度，風機達到較高運行效率。　　使用環境條件　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。　　工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。　　型號的組成及其代表意義　　名稱：礦用隔爆型壓入式軸流局部通風機　　技術特性　　標準狀態下空氣動力性能參數見下表。技術指標單位 FB系列礦用隔爆型壓入式軸流通風機性能參數表1 №4.0/2.2 №4.0/4 №5.0/5.5 №5.0/7.5 №5.6/11 №5.6/15 №5.6/18.5 通風機風 ???量 m3/min 140~85 150～110 240~120 260～120 330~180 390~190 420~200 全 ???壓 Pa 400~800 400~1100 500~1200 500~1400 500~1600 600~1900 600~2100 葉輪直徑 mm Φ400 Φ400 Φ500 Φ500 Φ560 Φ560 Φ560 最高全壓效率 % ≥75 ≥75 ≥75 ≥75 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤30 ≤30 ≤30 ≤30 ≤25 ≤25 ≤25 徑向間隙 mm 1.0~1.25 1.0～1.75 1.0～1.95 電動機型 ???號 ? YBF2-90L-2 YBF2-112M-2 YBF2-132S1-2 YBF2-132S2-2 YBF2-160M1-2 YBF2-160M2-2 YBF2-160L-2 功 ???率 kW 2.2 4 5.5 7.5 11 15 18.5 額定電壓 V 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 額定電流 A 4.72/2.73 2.73/1.58 ??8.2/4.73 ? 4.73/2.7 11.1/6.41 6.41/3.72 15/ 8.69 8.69/5.02 21.8/12.59 12.59/7.3 29.4/16.97 16.97/9.83 35.5/20.05 20.05/11.6 額定轉速 r/min 2840 2890 2900 2900 2930 2930 2930 額定效率 % 80.5 85.5 85.5 86.2 87.2 88.2 89.0 外形尺寸(長×寬×高) mm 1080×561×750 1349×624×898 1646×696×968 重? ?量 kg ～95 ～100 ～224 ～232 ～317 ～332 ～350 ? 技術指標單位 FB系列礦用隔爆型壓入式軸流通風機性能參數表2 №6.0/22 №6.3/18.5 №6.3/22 №6.3/30 №7.1/30 №7.1/37 通風機風? 量 m3/min 490~260 410~220 480~280 560~270 630~310 700~370 全? 壓 Pa 450~2450 450~2100 500~2300 700~2900 600~2600 700~2900 葉輪直徑 mm Φ600 Φ630 Φ630 Φ630 Φ710 Φ710 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.1 1.0～2.2 1.05～2.45 電動機型? 號 ? YBF2-180M-2 YBF2-160L-2 YBF2-180M-2 YBF2-200L1-2 YBF2-200L1-2 YBF2-200L2-2 功? 率 kW 22 18.5 22 30 30 37 額定電壓 V 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 額定電流 A 42.2/ 24.1 24.1/14.1 35.5/20.05 20.05/11.6 42.2/ 24.1 24.1/14.1 56.4/ 32.8 32.8/18.9 56.4/ 32.8 32.8/18.9 69.8/ 40.3 40.3/23.0 額定轉速 r/min 2940 2930

FBD低噪高效型壓入式對旋軸流局部通風機

　　公司研發、生產的該系列局部通風機從葉型設計（主動降噪）和消音器設計（被動降噪）兩方面入手，已經成功解決了困擾風機行業幾十年的技術難題——噪聲大，屬國內獨家。比國內同型號風機能降低20分貝以上，基本能保證絕對噪音值在85分貝甚至80分貝以下，為井下工人的職業健康提供保障。同時還具有方便更換消音棉的特點。　　結構示意圖 ? 　　性能參數指標局部通風機機號轉速 r/min 風量 m3/min 全壓 Pa 最高全壓效率% 國內同類產品A聲級噪聲dB 本產品A聲級噪聲dB FBDNo5.6/2×11 2930 360-240 700-4000 ≥80 98 70 FBDNo6.0/2×15 2930 400-250 710-4700 ≥80 98 72 FBDNo6.0/ 2×18.5 2930 410-290 950-4800 ≥80 99 73 FBDNo6.0/2×22 2940 500-280 600-5800 ≥80 100 73 FBDNo6.3/ 2×30 2950 630-410 1200-6000 ≥80 103 75 FBDNo6.7/ 2×37 2950 740-410 1000-6300 ≥80 103 76 FBDNo7.1/2×45 2970 820-540 1400-7000 ≥80 104 77 FBDNo8.0/2×45 2970 900-610 1450-7300 ≥80 104 79 FBDNo8.0/2×55 2970 1000-650 1500-7800 ≥80 105 79 FBDNo8.0/2×75 2970 1000-680 1600-8200 ≥80 105 80 　　注：該系列通風機其余特點及安裝、使用、維護等均與對旋局部通風機一樣。

FBD智能型壓入式對旋軸流局部通風機

　　產品特點　　智能型局部通風機可根據瓦斯?jié)舛茸詣诱{(diào)節通風機運行轉速，實現自控排瓦斯功能。可以設定通風機運行風量，使通風機始終按照設定值恒風量運行，還可實時顯示通風機的風量、風壓、電機功率等參數。一主一備，出現故障可自動切換，保證正常供風需求。　　結構示意圖 1－集流器　2－風道式變頻調速裝置? 3－人機控制面板? 4一Ⅰ級風機　5－Ⅰ級葉輪段 6－Ⅱ級葉輪段 7－Ⅱ級風機? ?8－消聲器? ?9－風筒接頭風機的大智能局部通風機與三通切換裝置使用簡圖單巷掘進變頻調速裝置安裝布置圖雙巷掘進變頻調速裝置安裝布置圖　　該智能局部通風機結構緊湊，運行時利用通風機產生的風量對調速裝置進行散熱。　　產品特點：　?。?）實時顯示局部通風機的工作風量、風壓及電動機功率。　　智能局部通風機能夠?qū)⑼L機工作風量、風壓、電機功率等參數實時顯示在調速裝置液晶顯示面板上。　?。?）節約電能。　　智能局部通風機可按用戶設定風量進行通風，控制局部通風機的輸出風量與用戶設定風量相同，在巷道掘進的初期和中期，能夠避免因風機風量過大而造成的能源浪費。　?。?）自動化程度高。　　智能局部通風機通過對工作地點瓦斯?jié)舛葘崟r監測，用風道式變頻器和PLC控制系統，自動調節通風機電動機轉速，達到自控排放瓦斯的目的。適用長時間、無人值守連續工作。　?。?）結構緊湊。　　智能局部通風機是將風道式變頻調速裝置安裝在對旋式局部通風機的風道內，液晶顯示屏安裝在風機機殼表面，整機結構緊湊，便于設備在巷道內的安裝布置。　?。?）直觀、清晰的液晶顯示屏。　　液晶顯示屏隨時監視風機、變頻器、瓦斯?jié)舛冗\行狀態，報警用文字說明，畫面直觀、清晰?？呻S時選擇操作狀態（自動、手動）。超過規定的瓦斯?jié)舛戎?，輸出報警信號? 　?。?）安全性好。　　具有過流、缺相、過載等完善的保護。　?。?）變頻裝置、電動機散熱效果好。　　智能局部通風機將風道式變頻調速裝置的散熱器安裝在局部通風機的風道內，局部通風機工作時產生的高速風流流過散熱器表面及電動機外殼，提高散熱器及電動機的散熱效率，變頻器功率元件平衡溫度降低，提高智能局部通風機的可靠性。　　工作原理：　　智能局部通風機能實時依據井下瓦斯?jié)舛燃肮ぷ髅嫠栾L量的要求，自動調節電動機轉速，達到按需供風，智能分配風量。　?。?）自控排瓦斯功能　　因意外停電或計劃停風而造成掘進工作面瓦斯超限時，該變頻調速裝置可自動以接近于混合處T3的瓦斯?jié)舛劝踩颠M行排放，避免人工排放時，難以控制瓦斯?jié)舛?，超量排放問題。　　當瓦斯?jié)舛戎翟诎踩O(shè)定值以下時，根據工作面瓦斯涌出量的大小自動控制轉速調節風量，既保證了瓦斯?jié)舛炔怀蓿挚杀苊怙L量過大而揚塵，影響工作環境，實現節能通風。　?。?）節能運行功能　　如果掘進巷道瓦斯?jié)舛茸兓淮?，用戶也可以根?jù)需求通風量來指定智能局部通風機運行風量，控制裝置通過風機功率對照風機性能曲線來判斷風機風量和壓力，自動調節輸出頻率，使變頻局部通風機始終在用戶指定風量點處運行。　　（3）正、反轉切換功能　　可通過按液晶顯示屏里風機轉向畫面的正轉或反轉選擇鍵來切換。　?。?）主、備用智能局部通風機自動切換功能　　當主智能局部通風機由于故障或失電而導致停機時，備用智能局部通風機能自動啟動。　?。?）閉鎖接口功能　　具備風、電閉鎖輸出端子和瓦斯、電閉鎖輸出端子。　?。?）記憶功能　　在自控排瓦斯功能下，智能局部通風機能夠循環保存最近10次的排放瓦斯過程，并能夠查詢（記錄包括：起始時間、起始瓦斯?jié)舛取⑴欧磐咚菇Y(jié)束時間、運行最高頻率、運行最低頻率）。　　使用環境條件　　環境溫度: 0℃～+40℃；　　海拔高度不超過1000m，如超過1000m請降容使用；　　相對濕度: ≤95%；　　環境氣壓: 80kPa～106kPa；　　在有甲烷氣體和煤塵的煤礦井下工作；　　在無劇烈沖擊、震動的場所；　　在無淋水、積水的地方；　　污染等級：3級。　　工作條件　　使用660VAC電源　　型號組成及代表意義　　技術特性? ? 　　見表及對應頻率的性能曲線。風機型號變頻調速裝置型號輸出頻率 (Hz) 電動機轉速（r/min）風量（m3/min）全壓(Pa) 電壓等級(V) 配接設備 FBD№6.0/2×15 ZJT-45/660FY 0～50 0～2930 0～390 0～4700 660 低濃度甲烷傳感器 FBD№6.0/2×18.5 0～2930 0～450 0～5300 FBD№6.0/2×22 0～2940 0～500 0～5800 FBD№6.3/2×30 ZJT-75/660FY 0～2950 0～630 0～6000 FBD№6.7/2×37 0～2950 0～700 0～6600 FBD№7.1/2×45 ZJT-90/660FY 0～2970 0～850 0～7000 FBD№8.0/2×55 ZJT-110/660FY 0～2970 0～980 0～7600 　　主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進壓入式按需供風。

FBD系列壓入式多級對旋軸流局部通風機

　　產品特點　　FBD系列礦用隔爆型壓入式三級（四級）對旋軸流局部通風機(以下簡稱多級風機)是我公司在FBD對旋式局部通風機系列的基礎上，研制出的新一代高壓節能型局部通風機。FBD系列多級風機具有高風壓、低噪聲、效率高等特點。與普通對旋式通風機相比，在相同風量和風機直徑的情況下，可以產生更高的風壓，能夠適應更長的通風距離；其結構緊湊，便于在工程施工中運輸和安裝。其結構型式為礦用隔爆型、多級葉輪對旋、外包復式消聲、軸流式。　　結構示意圖 1集風器? 2注油裝置? 3電動機? 4Ⅰ級葉輪? 5Ⅱ級葉輪? 6機殼　7Ⅲ級葉輪? 8導葉? 9消聲器 FBD系列礦用隔爆型壓入式三級對旋軸流局部通風機結構示意圖 1集風器 2注油裝置 3電動機 4Ⅰ級葉輪 5Ⅱ級葉輪? 6機殼　7Ⅲ級葉輪? 8Ⅳ級葉輪? 9消聲器 FBD系列礦用隔爆型壓入式四級對旋軸流局部通風機結構示意　　工作原理　　該系列通風機由集流器、機殼、電動機、葉輪、消聲器等部分組成。通風機外殼及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內襯消聲材料，電動機依靠法蘭止口用螺栓連接在風道內，電動機外殼作為內風道（機號在№6.3及以上可不停機注油）。　　a.礦用隔爆型壓入式三級對旋軸流局部通風機　　由三臺容量及型號相同的防爆電動機驅動三個葉輪同時工作，運行時第Ⅰ級和第Ⅱ級葉輪互為對旋，空氣流入第Ⅲ級葉輪，獲得能量后，經第Ⅱ級葉輪排出，在進入第Ⅲ級葉輪，最后由導葉排出，空氣在流經每一級葉輪時獲得垂直圓周方向速度分量，同時給氣流施加能量。由于多級局部通風機比普通對旋式局部通風機的級數多，所以能夠達到普通對旋風機所不能達到的高風壓。通風機結構緊湊，使用安全，維修方便。　　b. 礦用隔爆型壓入式四級對旋軸流局部通風機　　由四臺容量及型號相同的防爆電動機驅動四個葉輪同時工作，運行時第Ⅰ級和第Ⅱ級葉輪互為對旋，第Ⅲ級和第Ⅳ級葉輪互為對旋，空氣流入第一級葉輪，獲得能量后，經第Ⅱ級葉輪排出，在進入第Ⅲ級葉輪，最后由第Ⅳ級排出，空氣在流經每一級葉輪時獲得垂直圓周方向速度分量，同時給氣流能量。　　使用環境條件　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。　　工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50Hz。　　型號的組成及其代表意義　　技術特性技術指標單位 FBD機號 №6.0/3×15 №6.0/4×15 №6.0/3×18.5 №6.0/4×18.5 通風機風 ???量 m3/min 410~300 410～300 470～320 470～320 全 ???壓 Pa 1200~6300 1500～8500 1200～7200 1500～9000 葉輪直徑 mm Φ600 Φ600 Φ600 Φ600 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.0 1.0～2.0 1.0～2.0 1.0～2.0 電動機型? ?號 ? YBF2-160M2-2 YBF2-160M2-2 YBF2-160L-2 YBF2-160L-2 功? ?率 kW 3×15 4×15 3×18.5 4×18.5 額定電壓 /額定電流 V /A 380/660V時28.7/ 16.6A 380/660V時35.5/20.5A 660/1140V時16.6/9.78A 660/1140V時20.5/11.8A 額定轉速 r/min 2930 2930 2930 2930 額定效率 % 88.2 88.2 89.0 89.0 長×寬×高（L×B×H） mm 3130×780×1060 3640×780×1060 3220×780×1060 3760×780×1060 重? 量 kg ～1164 ～1430 ～1200 ～1450 ? 技術指標單位 FBD機號 №6.3/3×30 №6.3/4×30 №6.7/3×37 №6.7/4×37 通風機風? ?量 m3/min 650～450 650～450 730～500 730～500 全? ?壓 Pa 1300～8500 1500～11000 1600～9000 2100～12000 葉輪直徑 mm Φ630 Φ630 Φ670 Φ670 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.1 1.0～2.1 1.0～2.2 1.0～2.2 電動機型? ?號 ? YBF2-200L1-2 YBF2-200L1-2 YBF2-200L2-2 YBF2-200L2-2 功? ?率 kW 3×30 4×30 3×37 4×37 額定電壓 /額定電流 V /A 380/660V時56.4/ 32.8A 380/660V時69.8/40.1A? 660/1140V時32.8/18.9A 660/1140V時40.1/23.2A 額定轉速 r/min 2950 2950 2950 2950 額定效率 % 90.0 90.0 90.5 90.5 長×寬×高（L×B×H） mm 3710×832×1075 4400×8321075 3598×8751127 4207×875×1127 重? ?量 kg ～1920 ～2330 ～2246 ～2766 　　注：表中所列風量和全壓為通用工況下參數，可根據用戶要求進行適當調整。　　主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進中進行壓入式通風，特別是超長距離通風機。

FBCD系列礦用防爆抽出式對旋軸流局部通風機

　　產品特點　　FBCD系列礦用隔爆型抽出式對旋軸流局部通風機(以下簡稱通風機)具有結構緊湊、噪聲小、高風壓、大流量、效率高、逆風性能好等特點。與普通軸流通風機相比，產生同樣的風量和風壓，使用對旋式通風機可減少通風機使用數量或增加通風距離；由于其尺寸緊湊，又便于在工程施工中運輸和安裝使用。　　通風機執行標準：MT/T 222-2007《煤礦用局部通風機技術條件》、Q/GXM 002-2019《FBCD礦用隔爆型抽出式對旋軸流局部通風機》。　　結構示意圖及型號意義 ? ? 　　1、使用環境條件　　環境空氣溫度為-15℃～+40℃；環境空氣的相對濕度不超過90%；海拔不超過1000m；無強烈振動和腐蝕性氣體等；安裝在有瓦斯氣體爆炸性危險的煤礦井下的進風巷道中。　　2、工作條件　　工作電壓為380/660V。亦可根據用戶要求提供660/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。安設通風機的基礎應牢固，四周無淋水。通風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。配用風筒應能承受通風機的最高壓力。　　3、.使用壽命　　使用壽命不少于5年,且第一次大修前安全運轉時間不少于13000小時。　　工作原理　　1、總體結構及其工作原理、工作特性　　該通風機由集風器、機殼、電動機、葉輪、隔流腔、擴散筒、風筒接頭等部分組成(見圖1)。通風機外殼及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料；電動機被密封在內風道內，與風道內的乏風隔離，嚴禁風道內的乏風進入電動機腔室內。該通風機可作井下抽出式通風使用。　　2、各單元結構之間的機電聯系、系統工作原理　　通風機采用的是對旋式結構。由兩臺相同功率的電動機分別驅動兩個貼得很近的相對旋轉的葉輪，葉輪采用對旋式布置可以達到大風量、高效率、高風壓的效果。通風機的電動機則應設隔流腔與通風機風道隔離，這樣，在葉輪的作用下，乏風由集流器吸入，經兩級葉輪加壓后送入回風巷或經導風筒排入回風巷，通風機流道中乏風不接觸電動機。而電動機的冷卻風流與巷道中的新鮮風流連通。　　3、主要部件或功能單元的結構，作用和工作原理　　通風機的集流器的作用是使氣流加速，保證進氣速度均勻。集流器內筒為整流罩，其作用是促使進氣條件更好，降低風機的噪聲。在風機的進口處必須裝置集流器和整流罩，以構成通風機的進口氣流通道。　　為保證電動機的安全運行，抽出式風機中將電動機置于隔流腔內，隔流腔一方面使電動機與通風機風道隔離，另一方面供冷卻電動機的風管與新鮮風流連通，以保障電動機能在新鮮風流中運行。　　通風機在出風口安裝了消聲器，消聲器采用復合消聲裝置，內置玻璃纖維，消聲器中間設計內置芯筒，除了降低噪聲外，其錐形結構為整流體，為風機擴散筒的一部分。　　4、各單元結構之間的機電聯系和控制系統 　　通風機供電應采用雙回路電源系統，以保證通風機不間斷工作。　　通風機的啟動應能拖動兩臺電動機的功能，亦能在啟動一臺電動機后延時10s啟動第二臺電動機的功能。　　技術特性技術指標單位規格FBCD №6.3/2×22 №6.3/2×30 №7.1/2×30 №7.1/2×37 №7.5/2×45 №8.0/2×45 №8.0/2×55 №8.0/2×75 通風機葉輪直徑 mm Φ630 Φ630 Φ710 Φ710 Φ750 Φ800 Φ800 Φ800 風量 m3/min 500～350 610～510 630～400 650～480 750~500 750～550 750～580 870～620 靜壓 Pa 400～4000 400～4500 700～5300 700～5600 700~6000 700～6400 700～7500 700～8300 最高靜壓效率 % ≥65 ≥65 ≥65 ≥65 ≥65 ≥65 ≥65 ≥65 噪聲 LSA(dB) ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 電動機電動機型號 ? YBF3-180M-2 YBF3-200L1-2 YBF3-200L1-2 YBF3-200L2-2 YBF3-225M-2 YBF3-225M-2 YBF3-250M-2 YBF3-280S-2 功率 kW 2×22 2×30 2×30 2×37 2×45 2×45 2×55 2×75 額定電壓 V 380/660 /1140 380/660 /1140 380/660 /1140 380/660 /1140 380/660 /1140 380/660 /1140 380/660 /1140 380/660 /1140 額定電流 A 42.2/24.1/14.1 56.4/32.8/18.9 56.4/32.8/18.9 69.8/40.3/23.0 82.3/47.5/27.4 82.3/47.5/27.4 102.5/59.3/34.2 133.4/77.02/44.5 額定轉速 r/min 2940 2950 2950 2950 2970 2970 2970 2970 額定效率 % 91.3 92 92 92.5 92.9 92.9 93.2 93.8 外型尺寸 mm 3190×800×1165 3240×880×1210 3520×880×1210 3834×988×1420 通風機重量 kg ～1710 ～1745 ～2170 ～2170 ~2200 ～3780 ～3800 ～3820 　　安裝與調試　　1、安裝前需進行下列檢查　　組裝前，應嚴格檢查葉輪與機殼內保護圈之間的徑向間隙，其值不得小于2.5mm；機殼中各密封部位不允許漏風，各外殼組裝后不允許有軸向間隙。　　葉輪旋轉方向必須符合機殼標志所指示的方向。　　該通風機必須由專人管理、負責操作。　　該通風機的安裝和使用必須符合《煤礦安全規程》的有關規定。并且在運行之前，必須按規定牢固的接好內、外接地線。　　通風機電動機冷態絕緣電阻不得低于50 MΩ，否則應進行處理。　　隔爆零部件無缺損或丟失，未使用的電動機可不拆檢。　　2、電流的引入　　根據使用條件的不同，選擇合適的電纜線。　　電動機引入線接頭剝皮連接處裸露端不大于1.5mm。并按照電動機使用說明書要求對電動機進行安裝。電動機接線盒中六端子在改變接法時，可適應兩種不同電壓(見圖2)。電動機的相序U、V、W需與接入的外電源相序A、B、C相對應，電動機轉向從軸伸端視應為順時針方向，否則電動機將反轉。　　括弧中的值表示電動機的額定電壓為660/1140V時所對應的圖為此類電動機的接線方式　　電動機引入的電纜芯線，需用接線壓板或弓形墊圈壓緊固定，防止電纜竄動。　　通風機的電氣設備應符合《煤礦安全規程》的有關規定。　　點動電動機，葉輪應無卡滯現象。　　使用與操作　　1、通風機的啟動　　通風機前應設置安全風窗，啟動通風機前先打開安全風窗，運轉正常后，逐漸關閉安全風窗。　　啟動通風機前應檢查通風機和開關附近10m以內的瓦斯含量，瓦斯?jié)舛炔怀^0.5%時，方可啟動通風機，若瓦斯超限，應采取相應的措施。　　電動機合閘后，若電動機不運轉，應迅速拉閘，查清原因后在啟動。　　電動機允許在冷態下連續啟動兩次，啟動間隔時間不少于1min，在熱態下，只允許啟動一次，其下次啟動應間隔1h。　　通風機按Ⅰ、Ⅱ級的順序分別啟動，首先應啟動第Ⅰ級，第Ⅱ級延時10s啟動。　　通風機啟動后，若有異常情況，應及時處理。　　通風機在正常運轉時，不得隨意停機。　　風筒直徑不應小于風機出口直徑，風筒布置要平、直、穩、緊，防止急拐彎。風筒懸掛亦平直。當風筒直徑不同時，應用彎徑接頭連接。　　通風機在運行時，必須監測風筒內瓦斯?jié)舛?，風筒內的瓦斯?jié)舛瘸^2.5%時，應按煤礦井下排放局部積聚瓦斯的安全規程處理。　　通風機在運行中，軸承升溫不得超過95℃（溫度計法），聲音應正常。

FBC系列礦用防爆抽出式軸流局部通風機

　　產品特點　　FBC系列礦用防爆抽出式軸流局部通風機(以下簡稱通風機)由重慶格鑫曼科技有限公司研制，該系列通風機是煤礦抽出式通風的專用裝備，適用于煤礦井下含爆炸物質(瓦斯和煤塵)環境作抽出式局部通風?？梢猿榕啪戮植糠e聚瓦斯或與除塵裝備聯合使用排除工作面粉塵。具有高效低噪、高風壓、大風量等特點，是抽出式局部通風的理想設備，其結構型式為礦用隔爆型、消聲、軸流式。　　1、主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進抽出式通風。　　2、使用環境條件　　環境溫度為-20℃～+35℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度為90%；在具有甲烷爆炸性危險的煤礦井下；可以安裝在回風巷道中，與負壓風筒配套使用；輸送介質無強烈腐蝕性氣體。　　3、通風機和電動機的防爆型式、防爆標志　　防爆型式：煤礦用隔爆型? ? 防爆標志：Exd I Mb。　　4、工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的電機，工作電壓不超過額定值的±5%，電源頻率為50HZ。　　井下使用的通風機，供風量應大于風機的最大工作風量。　　安設風機的基礎應牢固，四周無淋水。風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。　　配用風筒應能承受風機的最高壓力。　　5、使用壽命　　使用壽命不少于4a，且第一次大修前安全運轉時間不少于12000h。　　結構示意圖及型號意義 ? ? 　　工作原理　　該通風機由風筒接頭、機殼、電動機、葉輪、消聲器等部分組成(見圖1)。通風機外殼及及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料；電動機被密封在內風道內，與風道內的乏風隔離，因此，該通風機可作井下抽出式通風機使用。　　1、主要部件或功能單元的結構、作用及其工作原理　　通風機結構緊湊，使用安全，維修方便。通風機采用YBF3系列風機用隔爆型三相異步電動機驅動，電動機的防爆型式：隔爆型，防爆標志：ExdI Mb，電動機的散熱良好。　　2、各單元結構之間的機電聯系、系統工作原理　　該通風機的葉輪由隔爆電動機驅動，空氣流入葉輪，獲得能量后，經后導葉排出。　　技術特性技術指標單位 FBC系列礦用隔爆型壓入式軸流通風機性能參數表 №6.0/22 №6.3/18.5 №6.3/22 №6.3/30 №7.1/30 №7.1/37 №7.1/45 №8.0/45 №8.0/55 №8.0/75 通風機 ? 風? 量 m3/min 490~260 410~220 480~280 560~270 630~310 700~370 740~410 840~410 880~540 950~600 全? 壓 Pa 450~2450 450~2100 500~2300 700~2900 600~2600 700~2900 800~3100 800~3000 900~3200 1200~3400 葉輪直徑 mm Φ600 Φ630 Φ630 Φ630 Φ710 Φ710 Φ710 Φ800 Φ800 Φ800 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 噪聲(LSA) dB ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.1 1.0～2.2 1.05～2.45 1.2～2.8 電動機型號 ? YBF2-180M-2 YBF2-160L-2 YBF2-180M-2 YBF2-200L1-2 YBF2-200L1-2 YBF2-200L2-2 YBF2-225M-2 YBF2-225M-2 YBF2-250M-2 YBF2-280S-2 功率 kW 22 18.5 22 30 30 37 45 45 55 75 額定電壓 V 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 額定電流 A 42.2/ 24.1 24.1/14.1 35.5/20.05 20.05/11.6 42.2/ 24.1 24.1/14.1 56.4/ 32.8 32.8/18.9 56.4/ 32.8 32.8/18.9 69.8/ 40.3 40.3/23.0 82.3/47.5 47.5/27.4 82.3/47.5 47.5/27.4 102.5/59.3 59.3/34.2 133.4/77.02 77.02/44.5 額定轉速 r/min 2940 2930 2940 2950 2950 2950 2970 2970 2970 2970 額定效率 % 89.0 89.0 89.0 90.0 90.0 90.5 91.5 90.5 91.5 92.0 外形尺寸(長×寬×高) mm 1699×742×1010 1827×782×1124 2061×880×1255 2596×988×1358 重? 量 kg ～441 ～440 ～483 ～563 ～577 ～694 ～708 ～995 ～1065 ～1255 　　安裝與調試　　通風機必須由礦井負責人指定專門人員負責檢查、運輸、使用、管理。　　通風機可安放在巷道中的地面使用，也可吊掛使用。所配用的風筒應符合MT164和MT165的有關規定。　　組裝前，應嚴格檢查葉輪與機殼內保護圈之間的徑向間隙，不得小于2.5mm；機殼中各密封部位不允許漏風，各外殼組裝后不允許有軸向間隙。　　風葉輪旋轉方向必須符合機殼上方標志所指示的方向。　　通風機的安裝和使用必須符合“煤礦安全規程”的有關規定。且在運行前，必須按規定牢固的接好內、外接地線。? 　　電動機引入線接頭剝皮連接處裸露端不大于1.5mm。并按照電動機使用說明書要求對電動機進行安裝維護。電動機接線盒中六端子在改變接法時，可適應兩種不同電壓(見圖2)。電動機的相序U、V、W需與接入的外電源相序A、B、C相對應，電動機轉向從軸伸端視應為順時針方向，否則電動機將反轉。　　使用與操作　　1、使用前的準備和檢查　　是否有安全標志和防爆合格證編號。　　所有防爆面零件無裂紋和影響隔爆性能的缺陷(未拆卸過的新電動機可不檢查)。　　應仔細檢查電源、線路、開關等，確認正確無誤；通風機進風口前方1m內無木碎片及零星破布等雜物。　　應檢查各緊固件是否齊全、牢固，連接是否可靠，試運轉是否靈活，有無雜音或異常聲、撞擊聲。　　應檢查電動機是否受潮。　　應測量定子繞組與機座間熱態絕緣電阻不得低于0.
